ホースリール

  • TOP
  • ホースリール

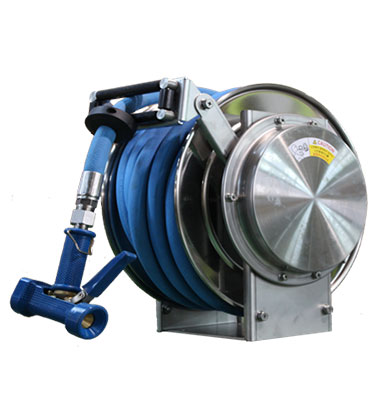

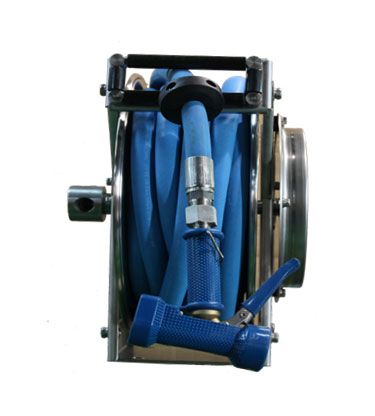

自動巻きホースリール(熱湯用)

ホース規格 ホース材質 リール材質 ホースの長さ 最大使用圧力 使用可能温度
3/4″ 無毒性EPDM
ホース
SUS304 15MR 20Kgf/㎠ -30˚C~120˚C

【製品特長】

  • 使用可能温度:-30℃~120℃
  • 人体に無害な無毒性ホースを使用しております。
  • 120度まで回転可能なので使いやすいです。
  • ステンレス(基本SUS304)で製作され、湿った環境においても腐食しません。
  • ベアリングを採用し、滑らかに作動します。
  • 高張力スプリングを採用したため、耐久性に優れています。
  • 特に油汚れや染み付いた汚れの掃除にご使用いただくと、優れた効果を発揮します。

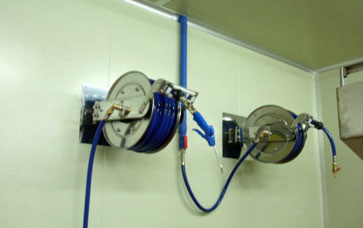

  • 設置場所:食品会社・給食センター
自動巻きホースリール(熱湯用)
自動巻きホースリール(熱湯用)
自動巻きホースリール(熱湯用)
自動巻きホースリール(熱湯用)

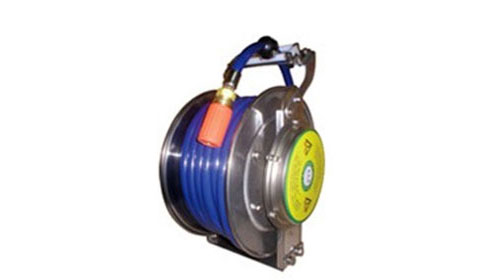

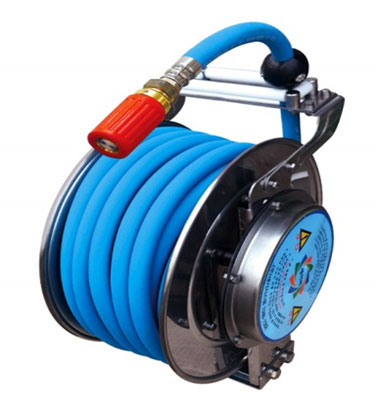

自動巻きホースリール(冷水・温水用)

食品工場でのライン、機器、床などの洗浄作業に使われます。
冷水、温水用です。

[ステンレス製リール NRシリーズ]

自動巻きホースリール(冷水・温水用)

[仕様]
・最高使用温度:70℃
・最高使用圧力:1MPa
・ノズル:ストレートノズル
・ノズルの材質:無毒性シリコン

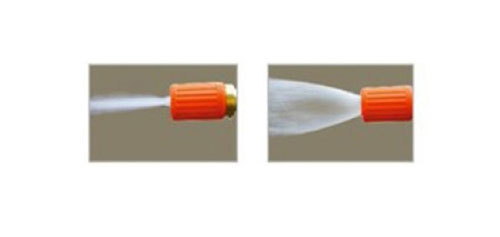

・ノズルを左右に回すことによりストレートから拡散
まで水流を変化させることが可能です。

自動巻きホースリール(冷水・温水用)

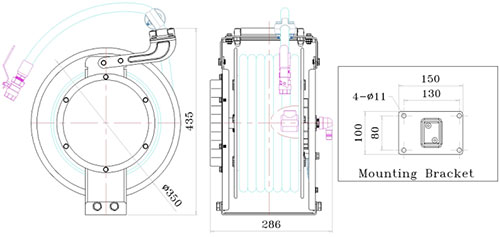

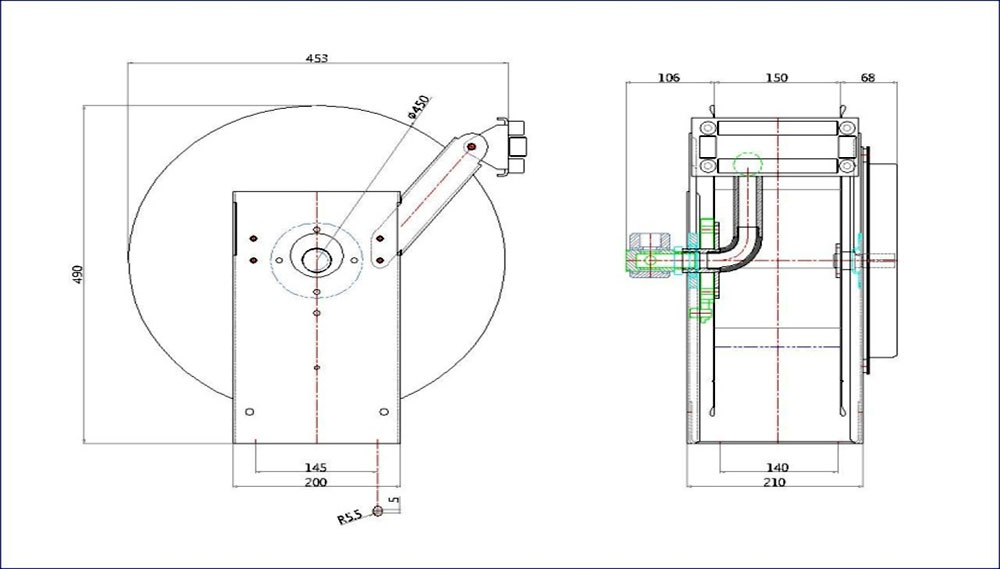

寸法:W260×H350×D460
※図はノズルでなくボール弁(オプション)になっています。
自動巻きホースリール(冷水・温水用)
*取付け方向:壁面、床、天井取付け
サイズ 型番 長さ
(m)
ホース内径
(mm)
重量
(Kg)
15A JNR-1310 10 13 12.5
JNR-1315 15 13 13.5
自動巻きホースリール(冷水・温水用)
*KFDA(Korea Food & Drug Administration)の「Standards and Specifications of Food Contact Material」を満足しています。
自動巻きホースリール(冷水・温水用)
*取付け方向:壁面、床、天井取付け

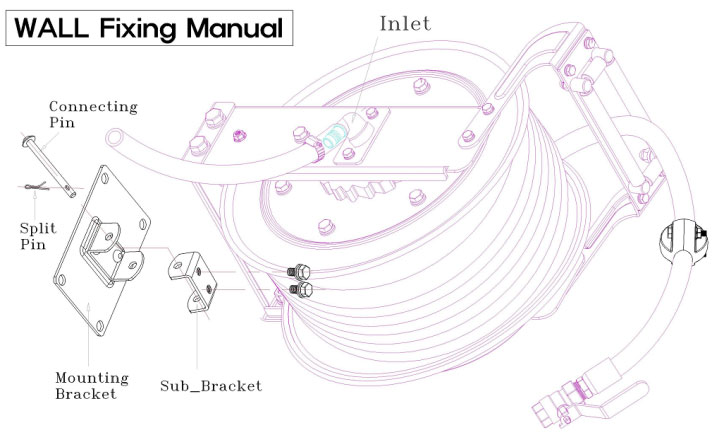

【取付け方法】

  1. 取付ける壁に、付属品のネジを使ってMounting Bracketを固定する。
    *壁がコンクリートの場合は、アンカーボルト3/8”×80mmを、壁が組立式パネルの場合は、パネル用ボルトを使用する。
  2. ホースリール本体に、SUB Bracketを付属品のボルト(M8×15mm)を使って取付ける。
  3. Mounting BracketにSub BracketをConnecting Pinを使って取付ける。
  4. ホースリール本体がMounting Bracketから外れないように、Split Pinで固定する。
  5. 本体取付後、Inlet部位の連結ホースを、水道配管部に繋げる。
  6. 水道配管部分とホースが繋がる場所に、必ずバルブを設置する。
  7. 取付が終わった後は、漏水箇所がないか、ホースは正常に作動するか確認する。

【注意事項】

  1. ホースリールは、最後まで引っ張り出さないでください。
    Spring Lockによる不良を起こす可能性があります。
  2. 必要以上の強い力で引っ張らないでください。故障の原因になります。
  3. 使用後ホースをしまう際は、すぐ手を離さず、ある程度ホースが巻かれるまでしばらくホースのノズルかStopperのところを持ってください。
  4. スプリングのケースは、絶対分解しないでください。ケガをする恐れがあります。
  5. 本製品は、冷水または温水用です。最大使用温度は70℃です。
  6. 厨房で使用する場合は、火気との接触は避けてください。ホースの損傷や火事の恐れがあります。
  7. 壁面に取り付ける場合、本体および付属品が落下することのないように、気を付けてください。
  8. 製品に異常がある場合は、下記販売店に問い合わせください。
自動巻きホースリール(冷水・温水用)
